MONTÁŽNY NÁVOD
2D A 3D PANELOVÉ OPLOTENIE
Ďakujeme, že ste si vybrali naše panelové oplotenie. Tento montážny návod je určený pre 2D aj 3D zvárané plotové panely a poskytuje podrobný postup montáže vrátane osádzania stĺpov, betonáže, montáže podhrabových dosiek a upevnenia panelov.
Správna montáž je kľúčová pre dlhú životnosť oplotenia, jeho stabilitu a estetický vzhľad. Odporúčame postupovať systematicky podľa jednotlivých krokov a dodržiavať uvedené rozmery a odporúčania.
Značenie otvorov pre stĺpy
Najskôr si presne vyznačte líniu budúceho oplotenia. Na začiatku a na konci hranice zatlčte kolíky a natiahnite medzi nimi špagát. Tento špagát bude určovať presnú rovinu plotu.
Pomocou značkovacieho spreja si vyznačte miesta budúcich otvorov pre stĺpy.
Vzdialenosti medzi otvormi:

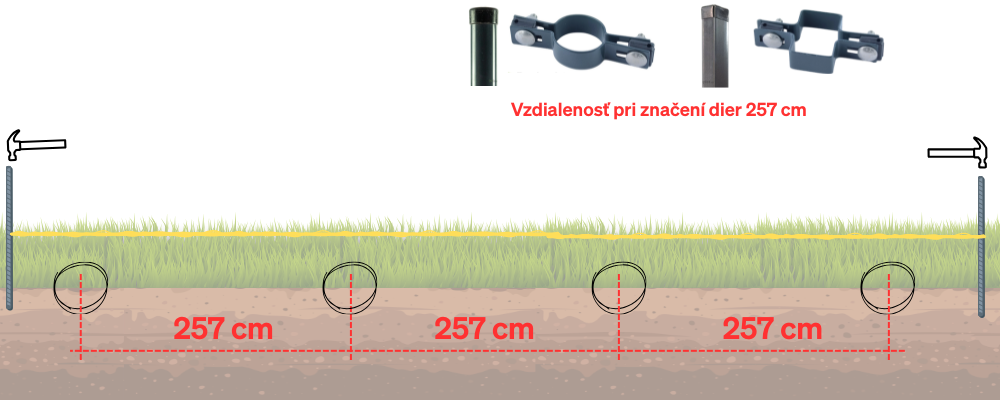

- Osová príchytka + stĺp 60x40 mm alebo D48 → 257 cm. Jedná sa o najpoužívanejší typ príchytiek.

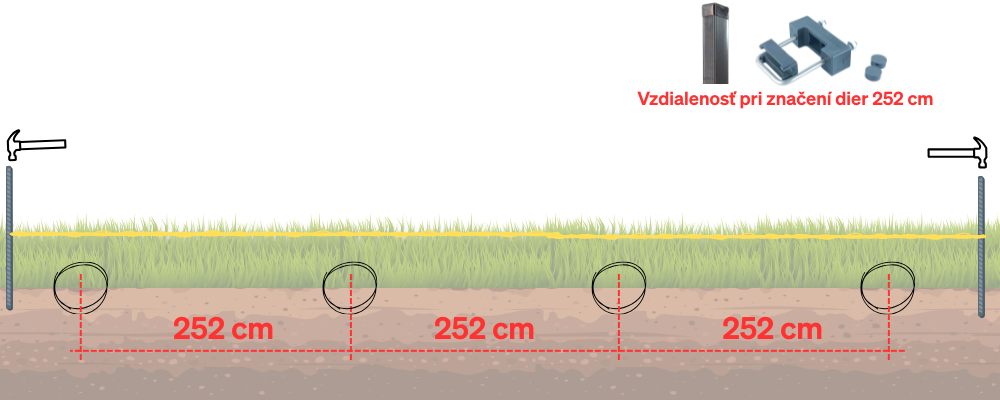

- Strmeňová príchytka (čelná montáž) + stĺp 60x40 mm → 252 cm.

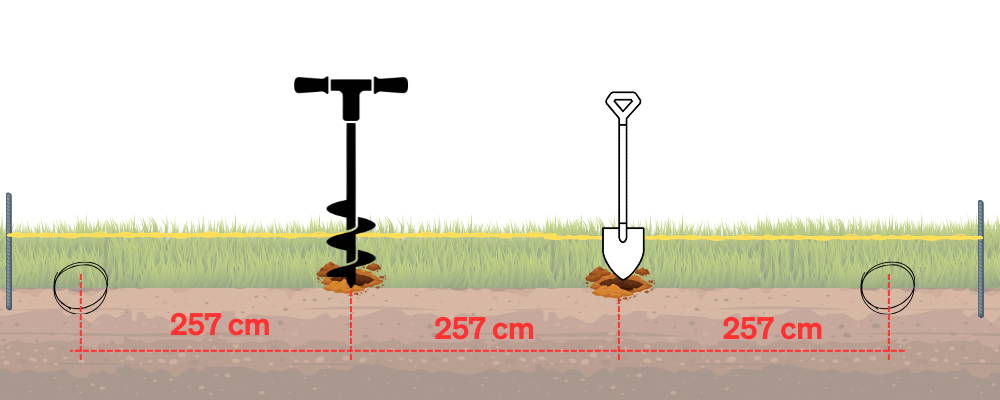

Vŕtanie alebo výkop otvorov
*V ďalších krokoch sa budeme venovať montáži s využitím osových príchytiek. Na vyznačených miestach vyvŕtajte alebo vyhĺbte otvory s minimálnym priemerom 15 cm a odporúčanou hĺbkou 80 cm.

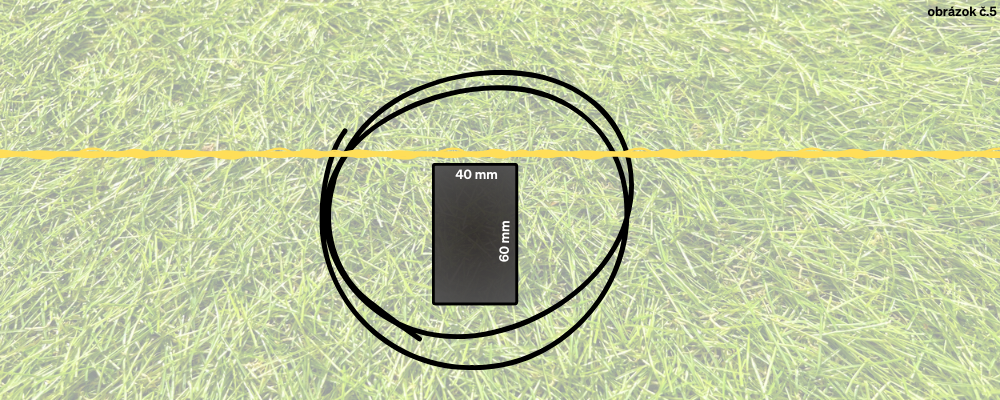

Otvor neumiestňujte presne pod os špagátu. Je potrebné, aby bol stĺp po osadení obklopený betónom zo všetkých strán.
Betonáž a osadenie stĺpov

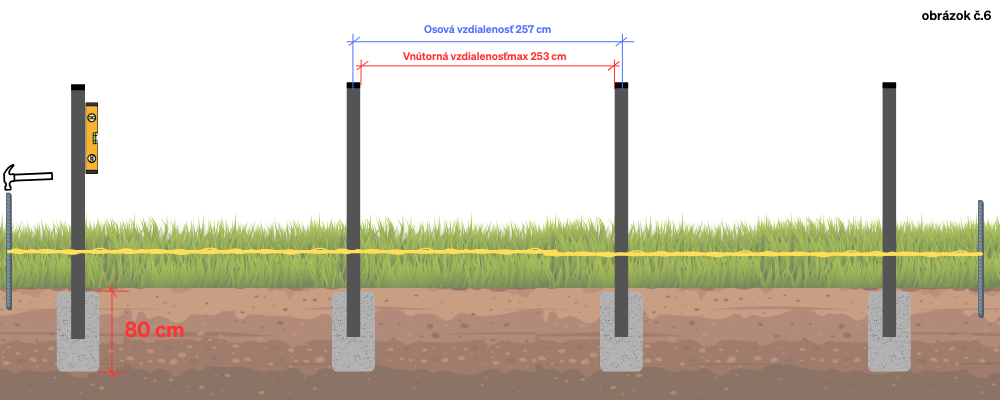

Pri hranatých stĺpoch 60 x 40 mm dbajte na ich správne otočenie – kratšia strana (40 mm) musí byť orientovaná pozdĺžne s natiahnutým špagátom.
Stĺpy osádzajte približne 1–2 mm od špagátu. Maximálna vzdialenosť medzi vnútornými stranami stĺpov pri použití osovej príchytky je 253 cm.

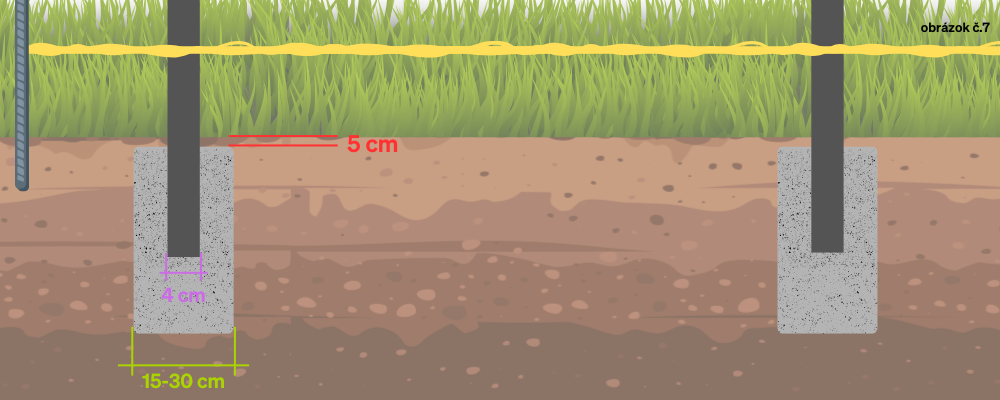

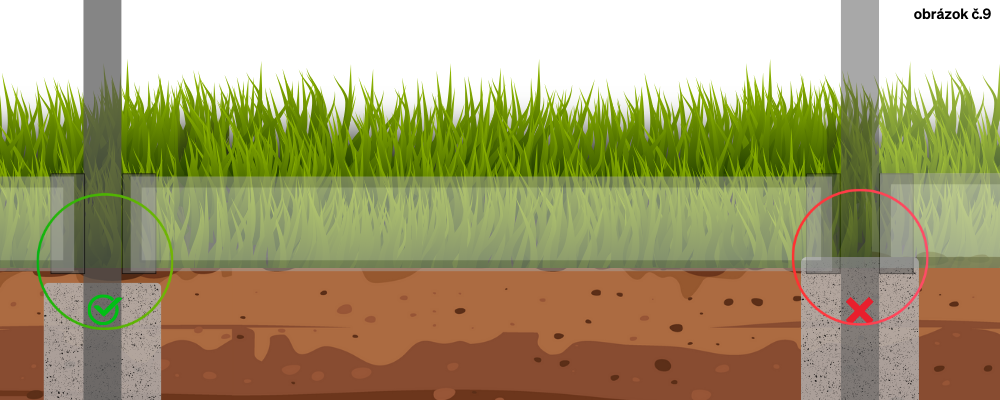

„Ak budú súčasťou oplotenia aj podhrabové dosky, ponechajte výškovú rezervu betónovej pätky (najmä pri svahovitom teréne), aby sa podhrabová doska dala osadiť pod úroveň terénu

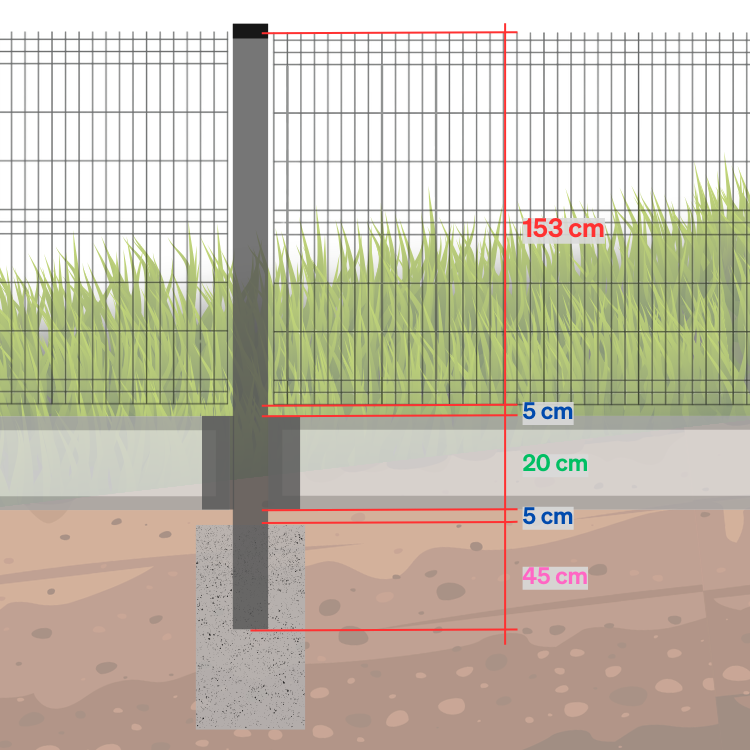

Výpočet minimálnej dĺžky stĺpa
Montáž podhrabových dosiek
Držiaky podhrabových dosiek sa kotvia pomocou samovŕtnych skrutiek TEX (4,8 mm). Použite 8 mm magnetický šesťhranný bit.

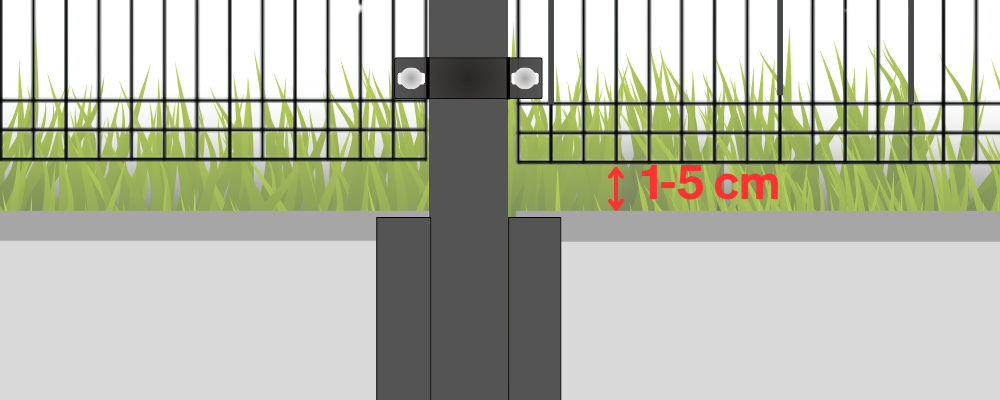

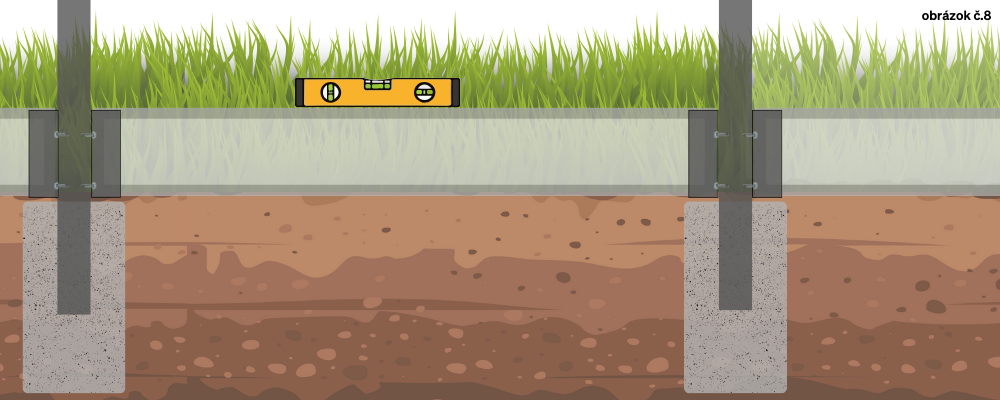

Držiak priložte k stĺpu do požadovanej výšky a ukotvite. Vodováhou preneste rovinu na ďalší stĺp a postup zopakujte. Dosky odporúčame osadiť približne 5 cm pod úroveň terénu, čím sa zníži riziko podhrabania.
Ak terén nie je v rovine, je potrebné vytvárať kaskády. V tom prípade osádzame držiaky pre podhrabovú dosku s odskokmi – meriame od vyššej časti, je potrebné byť obozretný aby ste nezasahovali do betónovej patky stĺpa.
V prípade potreby je možné dosky skrátiť uhlovou brúskou s kotúčom na betón (230 mm).

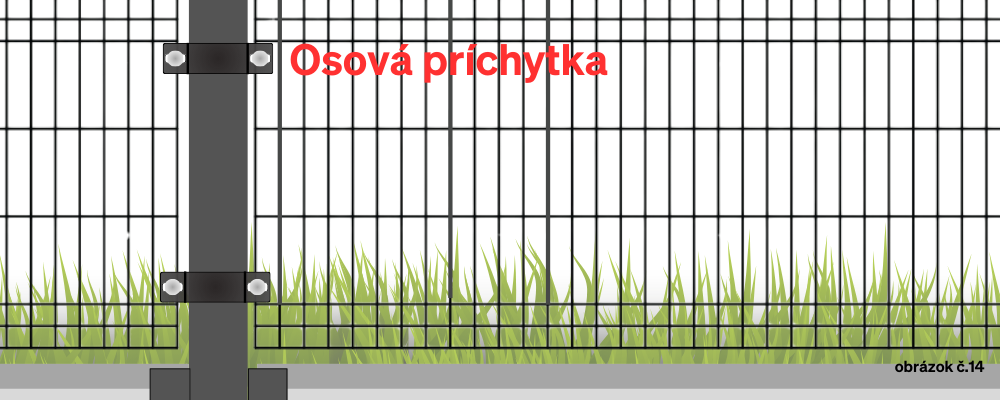

Obrázok č. 14 - Panel vložte medzi stĺpy a upevnite vhodnou príchytkou (koncovou, priebežnou alebo rohovou).

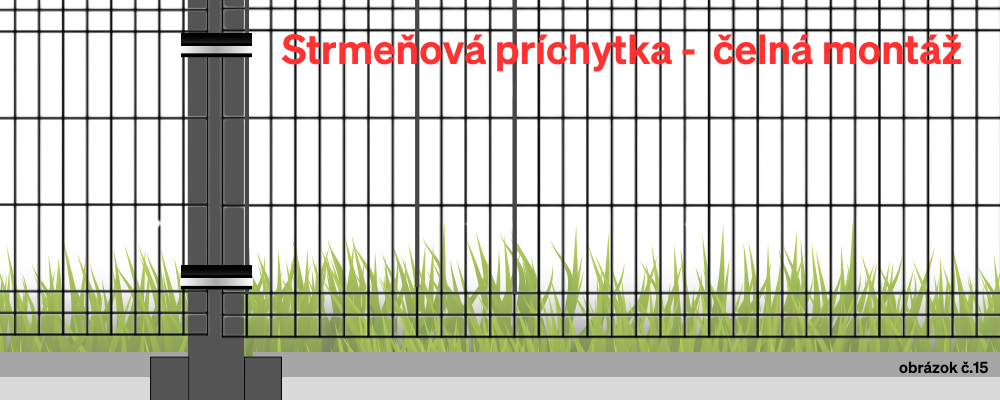

Obrázok č. 15 - Čelná montáž, panely upevníte na čelnú časť stĺpa a zaistite strmeňovou príchytkou.

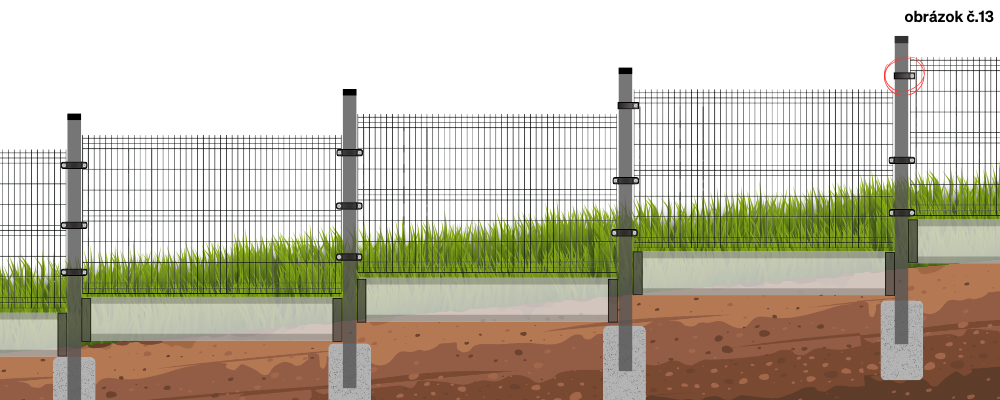

Pri kaskádach vyšších ako 10 cm odporúčame použiť koncovú príchytku vo vrchnej časti.
Panel je možné skrátiť pomocou pákových klieští. Miesto rezu vždy ošetrite opravným sprejom proti korózii.
Počet príchytiek podľa výšky panelu
| Výška panelu | Počet príchytiek / stĺp |
|---|---|
| 83 cm | 2 |
| 103 cm | 2 |
| 123 cm | 2 |
| 153 cm | 3 |
| 173 cm | 3 |
| 203 cm | 4 |
| Výška panelu | Počet príchytiek / stĺp |
|---|---|
| 83 cm | 2 |
| 103 cm | 2 |
| 123 cm | 2 |
| 143 cm | 3 |
| 163 cm | 3 |
| 183 cm | 3 |
| 203 cm | 4 |

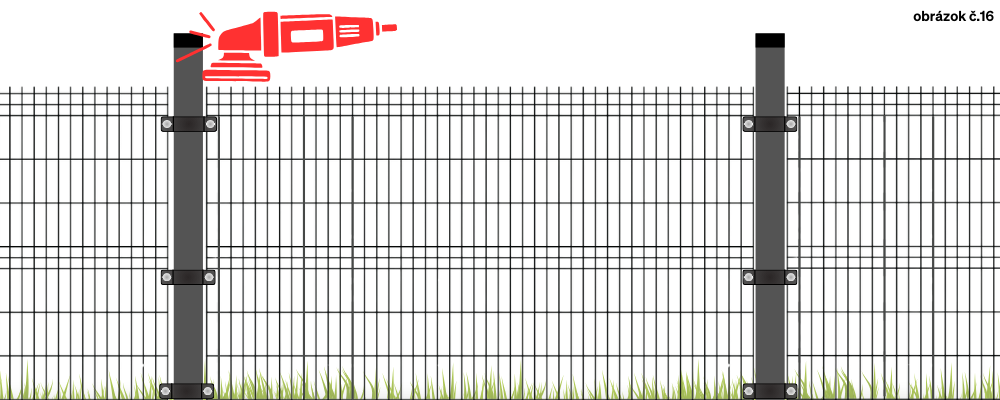

Skrátenie stĺpov
Ak sú stĺpy vyššie než panel, skráťte ich uhlovou brúskou s kotúčom na kov. Rez následne ošetrite ochranným sprejom proti korózii a nasaďte PVC krytku.
Záverečné odporúčania
Po dokončení montáže odporúčame skontrolovať pevnosť všetkých spojov, rovinu plotu a správne dotiahnutie príchytiek.
V prípade nejasností sa obráťte na odborníka alebo na náš technický tím. Správne namontované oplotenie vám bude spoľahlivo slúžiť dlhé roky.
